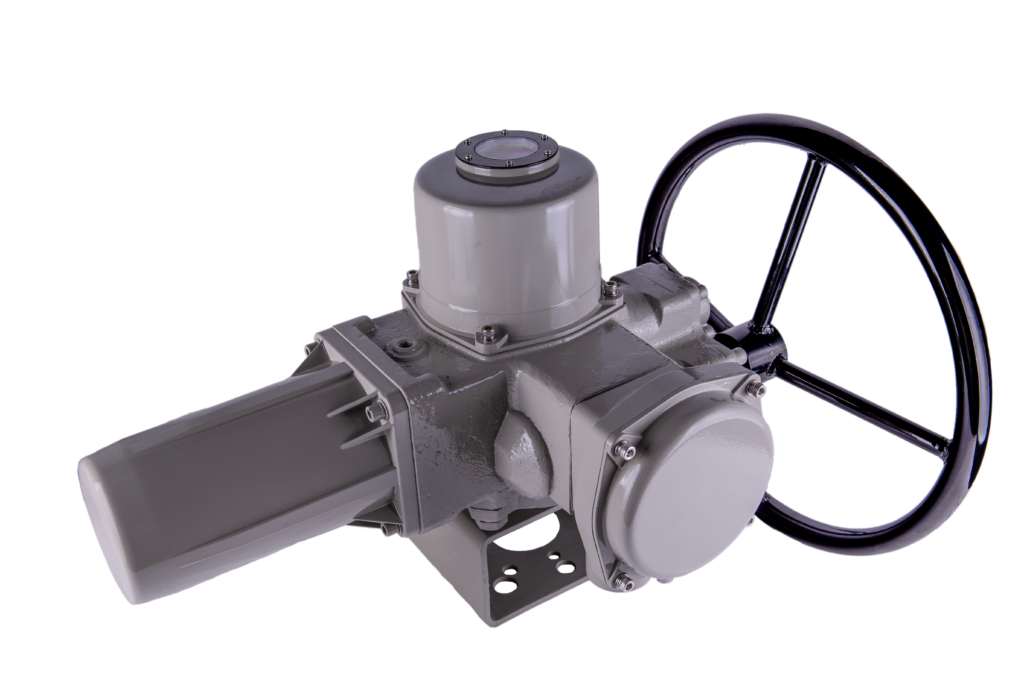

BF-802

Серія неповнообертових електроприводів

Застосування

Серія 802 використовується для малих і середніх розмірів дискових затворів, кульових кранів, а також подібного обладнання.

Вихідний крутний момент електроприводів серії BF-802 без редуктора 802 може досягати 5000 Нм, а із редуктором до 12 000Нм.

Переваги

  • Захист корпусу

Вже у базовій комплектації всі пристрої мають ступень захисту ІР65, а за потребою захист може досягати  IP68 завдяки особливостям конструкції і використанню гумових якісних ущільнювальних кілець на всіх поверхнях з’єднання.

  • Ергономічність

Двоступінчастий черв’яковий редуктор і черв’ячний привід забезпечують безперебійну та малошумну роботу приводів серії BF-802, унеможливлюючи авторотацію запірного орагну.

  • Комфорт експлуатаці

Завдяки унікальним рішенням, які були втіленні у конструкції електроприводів, пристрої є простими та інтуїтивно зрозумілими у експлуатації, а  перехід від ручного (від маховика) до дистанційного
(від електродвигуна) керування є повністю автоматичним і не передбачає

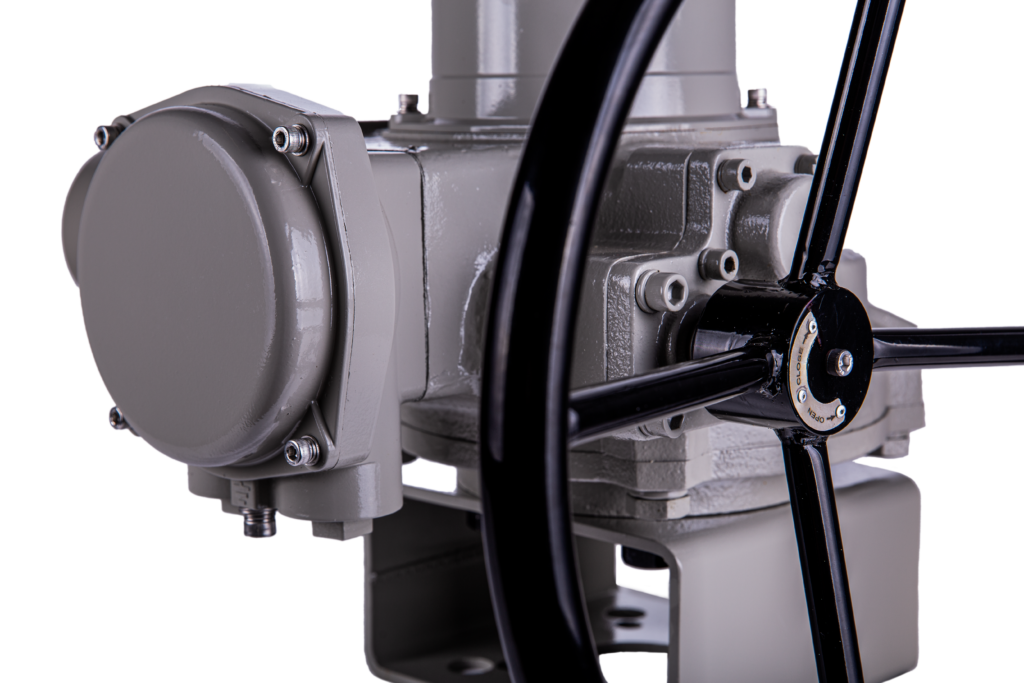

додаткових операцій чи дій. У будь-який час можна задіяти маховик, щоб почати
перестановку запірного органу.

 Конструкція окремої клемної коробки забезпечує простоту підключення та дає можливість до розширення монтажу блоку керування, що робить серію 802 придатними до використання у  мехатроніці.

Брошура BF-802

ГОЛОВНІ ТЕХНІЧНІ ПАРАМЕТРИ

Живлення

Електроприводи можуть буди оснащенні електродвигунами як працюють на постійному і на змінному струмі, а саме:

  • AC / 1 phase / 50Hz (окремі моделі)
  • AC / 3 phase / 50Hz
  • 24V DC (окремі моделі)

Кут повороту

  • 90°±5°
  • 180°±5°
  • 300°±5°

Вихідний крутний момент

100~12 000 Нм

Швидкість перестановкі валу

7,5~30 сек/90 градусів


Захист корпусу

ІР65, ІР67, ІР68

Скачати актуальні книги з керівництва по експлуатації а також електричні схеми можна у розділі Документація.

Конфігурація та функції

Серія BF-802 включає моделі стандартного виконання і з інтегрованою системою управління.

Моделі стандартного виконання складаються з: електродвигуна, редуктора, кінцевих і моментних перемикачів. Відповідно до потреб клієнтів ми можемо виготовити контролери або інше подібне обладнання для виконання вимог локального/дистанційного керування приводом.

Моделі з інтегрованою системою управління включають: все те саме, що і стандартні моделі виконання, а також реверсивні пускачі, елементи захисту, логічні елементи, елементи входу та виходу, які розміщені у водонепроникній коробці для виконання локальних/дистанційних режимів роботи приводу. Ці приводи можуть бути двох типів: для функцій типу «відкрити/закрити» (для установки арматури в крайні положення «закрито» чи «відкрито») і регулюючого типу (для встановлення ступеня відкриття арматури).

Приводи серії BF-802 можуть виготовлятися з широким спектром стандартних опцій, які визначаються при замовленні. Однак за запитом доступні і нестандартні варіанти.
